Sinamics S120是西門子公司推出的全新的集V/F、矢量控制及伺服控制于一體的驅動控制系統，它不僅能控制普通的三相異步電動機，還能控制同步電機、扭矩電機及直線電機。其強大的定位功能將實現進給軸的絕對、相對定位。Sinamics S120產品包括：用于共直流母線的DC/AC逆變器和用于單軸的AC/AC變頻器。

　　•共直流母線的DC/AC逆變器通常又稱為Sinamics S120多軸驅動器，其結構形式為電源模塊和電

　　機模塊分開，一個電源模塊將3相交流電整流成540V或600V的直流電，將電機模塊(一個或多個)

　　都連接到該直流母線上，特別適用于多軸控制，尤其是造紙、包裝、紡織、印刷、鋼鐵等行業。優

　　點是各電機軸之間的能量共享，接線方便、簡單。

　　•單軸控制的AC/AC變頻器，通常又稱為Sinamics S120單軸交流驅動器，其結構形式為電源模塊

　　和電機模塊集在一起，特別適用于單軸的速度和定位控制。

　　系統概述：SINAMICS S120組件

　　SINAMICS S120 DC/AC模塊



電源模塊：


電機模塊：
1）書本型電機模塊


2）裝機裝柜型電機模塊

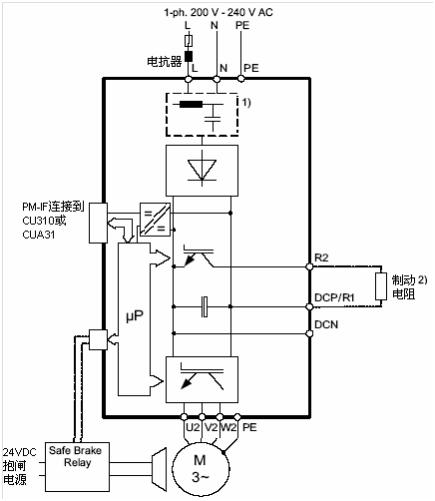

SINAMICS S120 AC/AC模塊（PM340）


• 模塊型
􀂾 功率范圍：從0.12kw 到90kw。
􀂾 進線電壓：1 相200V-240V 及3 相380V-480V 兩種規格。
􀂾 有內置濾波器和不含濾波器兩種形式。


裝機裝柜型
􀂾 功率范圍：從110kw 到250kw。
􀂾 進線電壓：3 相380V-480V
